室外綜合監測系統ZXCGD4-A采集單元系統說明

一、系統實施意義
室外綜合監測系統ZXCGD4-A采集單元是鐵路專用信號微機監測設備，可作為電務維護管理的輔助工具。室外綜合監測系統ZXCGD4-A采集單元利用計算機高速信息處理能力實現不間斷的全面、自動的對信號設備進行實時監測。能夠取得完整、連續、主動的上傳實時數據，避免人為因素的干擾和影響，提高信號設備管理的質量，防止隱性事故發生。
室外綜合監測系統ZXCGD4-A采集單元主要以軌道電路主要監測對象，實時、動態監測設備的工作狀態，為設備故障分析處理提供現場數據，系統存錄的大量現場數據對分析事故原因，了解設備狀況有很大的幫助。室外綜合監測系統ZXCGD4-A采集單元是現有信號微機監測系統對室外設備監測的重要補充部分，既可以自成獨立系統，也可以融合到信號微機監測系統里。

二、系統功能
室外信號綜合監測系統（區間）主要監測的模擬量有：軌道電路的發送端電纜側（E1\E2）主頻電壓、發送端電纜側主頻電流、發送端主軌軌面(V1\V2)電壓、發送端主軌軌面(V1\V2)低頻碼、發送端主軌50HZ電壓、發送端主軌短外鋼包銅線電流、發送端主軌短內鋼包銅線電流、發送端主軌長內鋼包銅線電流、發送端主軌長外鋼包銅線電流、發送端小軌軌面電壓、接受端電纜側（E1\E2）主頻電壓、接受端電纜側主頻電流、接受端主軌軌面(V1\V2)電壓、接受端主軌軌面(V1\V2)低頻碼、接受端主軌50HZ電壓、接受端主軌短外鋼包銅線電流、接受端主軌短內鋼包銅線電流、接受端主軌長內鋼包銅線電流、接受端主軌長外鋼包銅線電流、接受端小軌軌面電壓、箱內溫度與濕度等，主要功能有以下幾點：
1、系統通過監測軌道電路發送器的軌面電壓、電流可以監測軌道電路發送器的工作狀態。相應數據的分析能對軌道電路發送器的匹配單元（TAD）、調諧單元（BA）和空芯線圈的工作性能進行定量分析。
2、系統通過監測軌道電路接收器的接收電壓、電流可以監測軌道電路接收器的工作狀態。相應數據的分析能對軌道電路接收器的匹配單元（TAD）和調諧單元（BA）的工作性能進行定量分析。
3、系統動態記錄軌道電路的低頻信息，為室內微機監測系統和機車信號顯示提供現場的信息記錄。
4、系統對軌道電路相關電壓、電流、相位的分析計算，可以得出道床泄露、補償電容失效和鋼軌斷軌大概位置等的故障現象。為故障分析提供第一現場的可靠數據。
5、系統同時還監測器材箱內的工作溫度與濕度，動態描述現場監測裝置的溫升情況，通過橫向比對可以及時發現裝置本身的故障。

三、系統設計
本系統設計主要分三部分：室外綜合監測系統ZXCGD4-A采集單元，室外綜合監測系統室內集中管理機和監測終端系統軟件（包括微機監測系統的接口協議）。

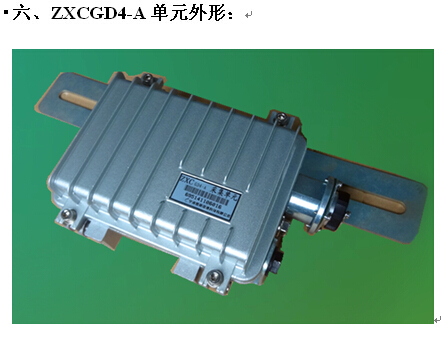

室外綜合監測系統ZXCGD4-A采集單元：

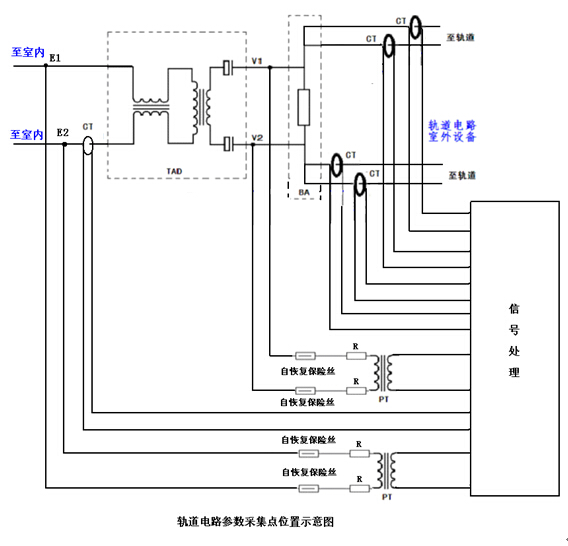

1、采集單元主要完成模擬量軌道電路的電纜側（E1\E2）主頻電壓、電纜側主頻電流、主軌軌面(V1\V2)電壓、主軌軌面(V1\V2)低頻碼、主軌50HZ電壓、主軌短外鋼包銅線電流、主軌短內鋼包銅線電流、主軌長內鋼包銅線電流、主軌長外鋼包銅線電流、小軌軌面電壓、箱內溫度與濕度的采集，并將數據傳輸?shù)绞覂?nèi)。室外綜合監測系統ZXCGD4-A采集單元設計7路模擬量的采集，2路對應軌道電路發送器/接受器的電壓和5路對應軌道電路發送器/接受器的電流。為了分析相應器件的阻抗，發送器/接受器的電壓和電流保證同時采樣。軌道電路采集單元的現場采集位置和接口設計如下圖：

2、室外綜合監測系統ZXCGD4-A采集單元采用精簡指令的單時鐘高速單片機，頻率測量精度高，低頻解調迅速。軟件濾波算法可同時監測主頻電壓/電流、副頻電壓/電流和低頻信息，進一步計算相應的零阻抗和極阻抗。其原理框圖如下：

室外綜合監測系統室內集中管理機

室內集中管理機通過電力載波技術接收室外監測數據，并進行相應的儲儲、分析和報警，將數據轉發給危機監測。

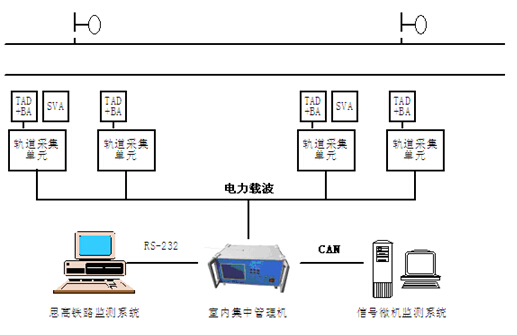

系統構成框圖如下：

集中管理機簡介

1．產品型號：ZXDG -G（尺寸：340×280×180 重量：8.5kg）

2．前面板各部分功能

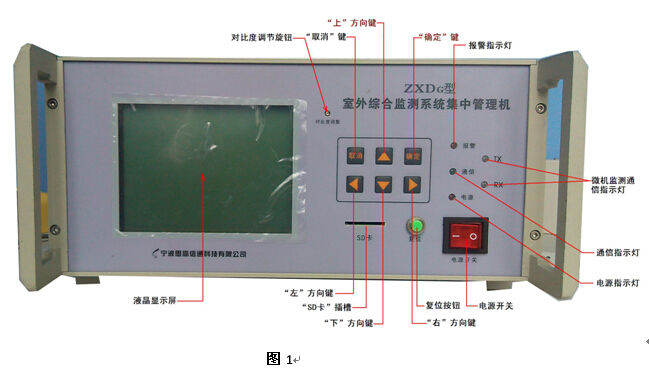

如圖1所示，當點燈監測單元向管理機報警時，則“報警指示燈”會亮，并會在液晶顯示屏上報出具體的燈位，無報警則滅。

“通信指示燈”在通信的狀態下會閃爍。

“電源指示燈”則表示有沒有電源。

“TX、RX指示燈”表示管理機與微機監測通信正常閃爍。

“復位按鈕”按“復位按鈕”可使系統重新啟動。

“開關按鈕”打開則上電，系統開始運行。系統運行之后，可以通過“按鍵”操作界面，查看各種相關的信息。

“SD”卡：在此插入“SD”卡，導入配置信息。

“對比度調整”：可以調整液晶對比度。

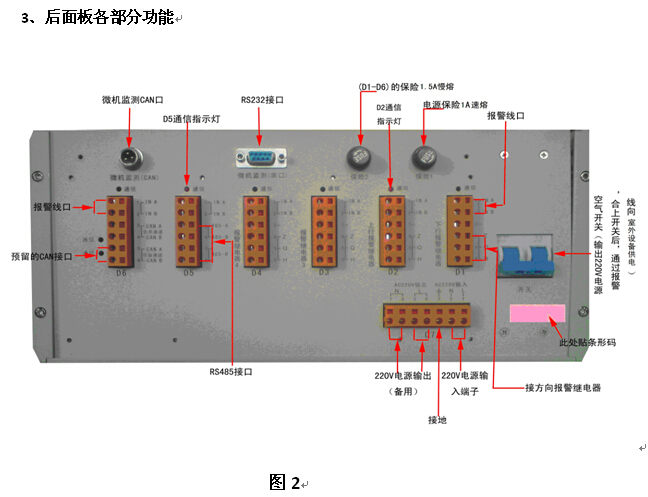

如圖2 所示，“INA、INB”，則接載波通信線。

標注為“上行報警”、“下行報警”、“報警3”、“報警4”、“報警5”、“報警6”的，則接報警繼電器，當終端的監測單元向管理機報警時，則管理機吸合報警繼電器，使之報警，通知值班人員有故障。“AC220”接管理機的電源線。

“微機監測串口”，接PC機的RS232串口，把管理機收到的點燈報警信息，信號機的實時電壓、軌道電路的實時數據轉發給PC機。

標有“微機監測CAN”位置是將與河南輝煌科技的微機監測軟件CAN總線通信接口，①腳位定義CANH，②腳定義CANL，

“通信指示燈”表示管理機與終端有沒有通信。

室外綜合監測系統集中管理機能對50架信號機的點燈信息進行管理和控制，同時可以對最多50個ZXCGD4-A軌道電路通信監測單元進行通信控制。

四、ZXC區間綜合監測系統技術指標：

1)采樣周期：小于1秒；

2)傳輸時延：V1V2數據變化大于3%時小于2秒

3)監測量程：

發送端電纜側（E1\E2）主頻電壓：(0-100V)

發送端電纜側主頻電流: (0-1A)

發送端主軌軌面(V1\V2)電壓: (0-5V)

發送端主軌軌面(V1\V2)低頻碼: (10-30Hz)

發送端主軌50HZ電壓: (0-5V)

發送端主軌短外鋼包銅線電流: (0-5A)

發送端主軌短內鋼包銅線電流: (0-5A)

發送端主軌長內鋼包銅線電流: (0-5A)

發送端主軌長外鋼包銅線電流: (0-5A)

發送端小軌軌面電壓: (0-5V)

接受端電纜側（E1\E2）主頻電壓: (0-100V)

接受端電纜側主頻電流: (0-1A)

接受端主軌軌面(V1\V2)電壓: (0-5V)

接受端主軌軌面(V1\V2)低頻碼: (10-30Hz)

接受端主軌50HZ電壓: (0-5V)

接受端主軌短外鋼包銅線電流: (0-5A)

接受端主軌短內鋼包銅線電流: (0-5A)

接受端主軌長內鋼包銅線電流: (0-5A)

接受端主軌長外鋼包銅線電流: (0-5A)

接受端小軌軌面電壓: (0-5V)

箱內溫度與濕度 (-40+85)

4)精度：軌道電路電壓：±3%

軌道電路電流：±3%

低頻信息碼： ±0.1Hz

箱內溫度： ±3℃

5) 室外裝置總功耗：小于10W

6) 室外裝置使用環境：溫度：-40℃～+70℃；相對濕度：小于90%

7) 系統主設備平均無故障時間：大于10000小時

8) 數據傳輸方式：電力載波總線

9)數據傳輸距離： 10Km；

10)最大CAN節點數：128

11)電壓采集接口隔離：PT電磁隔離+自恢復保險絲；

PT輸入阻抗：大于20KΩ

(12) 數據傳輸速率：5Kbit/s~100Kbit/s

五、采集單元軌道電壓采集采用的安全隔離措施

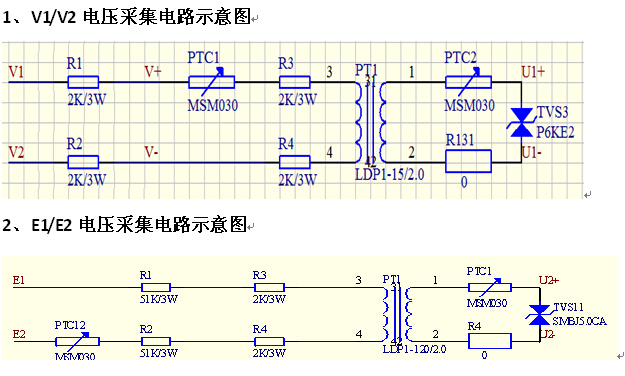

根據運基信號【2010】709號文《鐵路信號集中監測系統技術條件》以及運基信號【2011】377號關于《鐵路信號集中監測系統安全要求》，本系統采集軌道電路電壓軌面電壓V1,V2端子電壓和電流的安全接口需要滿足377號文中1.2.5的條款，即監測系統內部安全分級為第2，第3采集項目，設備絕緣耐壓大于AC1200V。本系統中電壓傳感器輸入阻抗應大于量程*500的電阻值(采集軌面電壓量程5V，輸入阻抗值大于2.5K歐以上)，電壓采集電路電流小于1mA。在本系統中，軌面電壓采集端子V1,V2端子到采集單元電壓采集端子之間為了提高安全性，在采集線中串接R1,R2兩個電阻，該電阻均為2K/3W金屬膜電阻。采集單元電壓采集單元V+,V-端子經過100mA 的PTC自恢復保險（規格MSM030）限流，電壓互感器采用輸入量程15V，電壓輸出2V，輸入阻抗大于4K，絕緣耐壓3000V的電壓互感器。電壓互感器的輸出通過100mA的PTC自恢復保險限流，然后采用AC6.2V的TVS管防止過壓沖擊，對后續的采樣電路保護。

PT1電壓傳感器型號：LDPT1-15/2.0，初、次級耐壓3000V。

電流傳感器采用開口鉗式電流傳感器，安裝方便，隔離電壓高。

3、防雷單元設計及說明

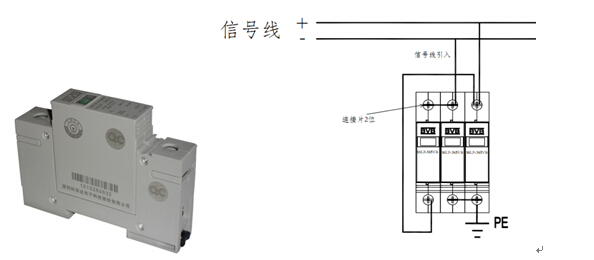

本系統輸出報警線采用了SSLP-385VB(S)系列浪涌保護器。它依據鐵路相關標準設計，屬信號用浪涌保護器，其性能符合鐵道部CRCC測試標準，應用于信號機，軌道電路等鐵路設備的雷電流保護，為防止監測設備受到過電壓干擾。SSLP-385VB(S)系列浪涌保護器安裝在室內往外輸出報警線上分線盤上，每對輸出報警線需要三個防雷單元，具體配線方法如圖：
